PACON 4200在線硬度分析儀可直接掛壁安裝。

▌安裝要求

安裝方式：室內掛墻安裝，固定螺絲：3個M4
供電電源：24VDC （務必連接正確的電源）
環境溫度：5°C – 45°C
水樣溫度：5°C – 40°C
水樣壓力：0.2 – 5bar（建議1-2bar）
管道連接：1/4”外徑軟管
水質要求：pH：4 – 10 ;鐵：< 3 ppm ; 銅：< 0.2 ppm ; 鋁：< 0.1 ppm ; 錳：< 0.2 ppm

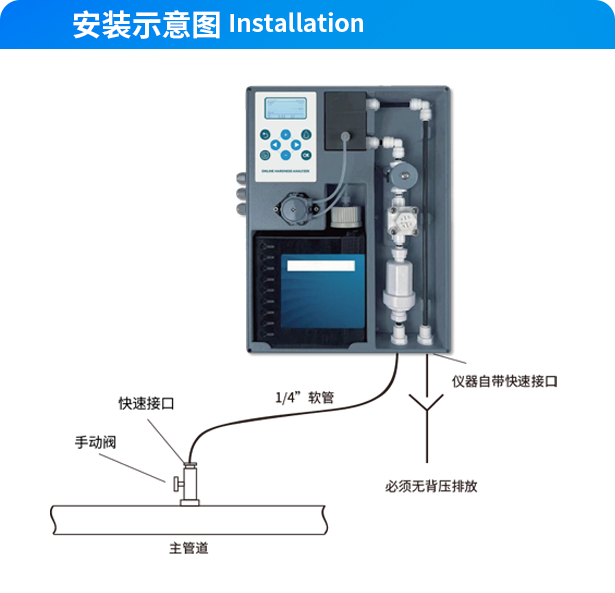

* 儀器應盡可能安裝在靠近取樣點處
* 排水口的軟管長度不得超過 2 米，必須無背壓排放
* 建議使用不透明的管道，以防止青苔的生長

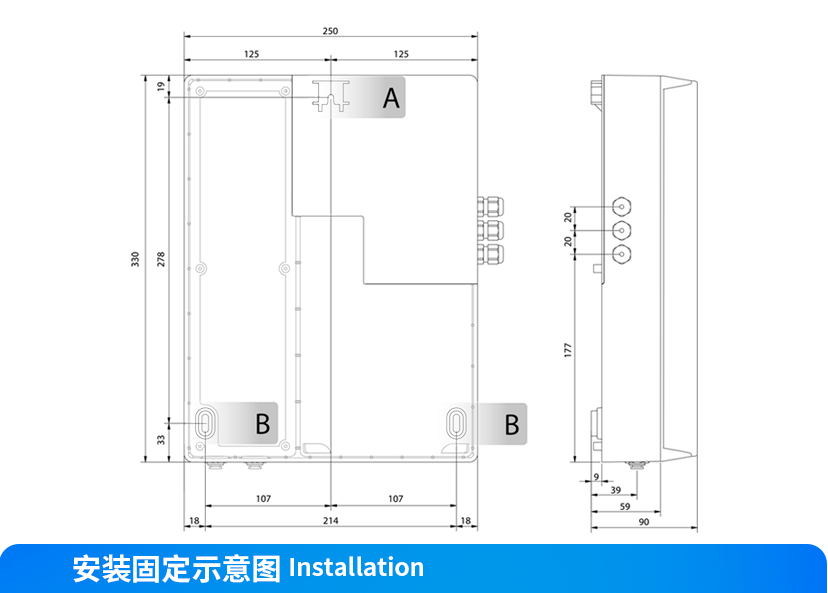

使用 3 個螺釘（最大直徑 5 毫米）將設備固定在墻壁或合適的支撐結構上。
1.選擇合適的安裝位置。
2.首先在墻上預裝一個螺絲 (A)。
3.懸掛并擺正分析儀，將 PACON 4200 連接到電源并連接所有其他外部組件。參見章節：電氣安裝。
4.最后，用兩個螺釘 (B) 從正面固定在墻上。

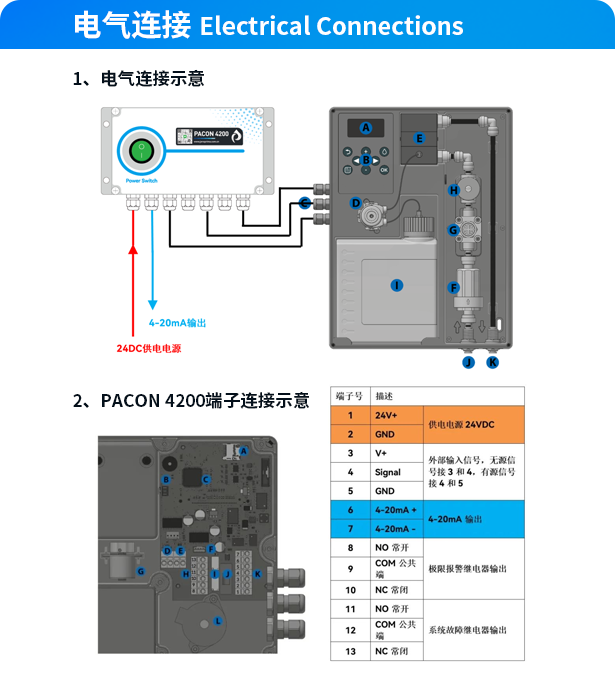

隨機配套一個電氣接線盒（訂貨號：33-4200-10），方便用戶接線和開關儀器電源。可按照端子標識將PACON 4200端子連接至電氣接線盒，再通過電源接線盒連接至PLC/DCS系統。

▌電氣連接&注意事項

PACON 4200分析儀供電電源為24VDC直流電，務必正確接線。錯誤的電源連接導致儀器損壞將不在質保范圍內。
配套的電氣接線盒是為了方便接線和開/關儀器，請按標識對應連接。

▌調試

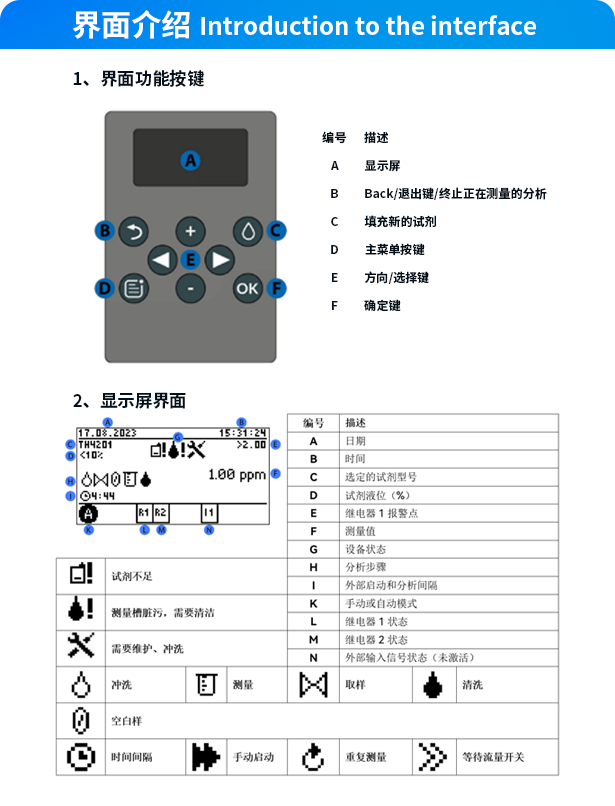

按照PACON 4200 "設置助手"導引設置完成，即可自動測量。中文操作手冊可在杰普中文官網“下載”頁面下載。
